电力载波、远动测试仪 切换保护设备 电力远动测试仪 载波微波测试仪 电力蓄电池测试仪 电力 GPS卫星定位仪- DES801型SDH/PDH传输分析仪
- 浏览:3100 次
概述
SDH是一个划时代的、成熟的传送网技术，当前SDH传输设备在全球已得到最广泛的应用，在传送网中占绝对主导地位，也是现代传送网的基础，在未来非常长的时间内，基于SDH的传送网必然不断地发展，得到更多更广的应用。

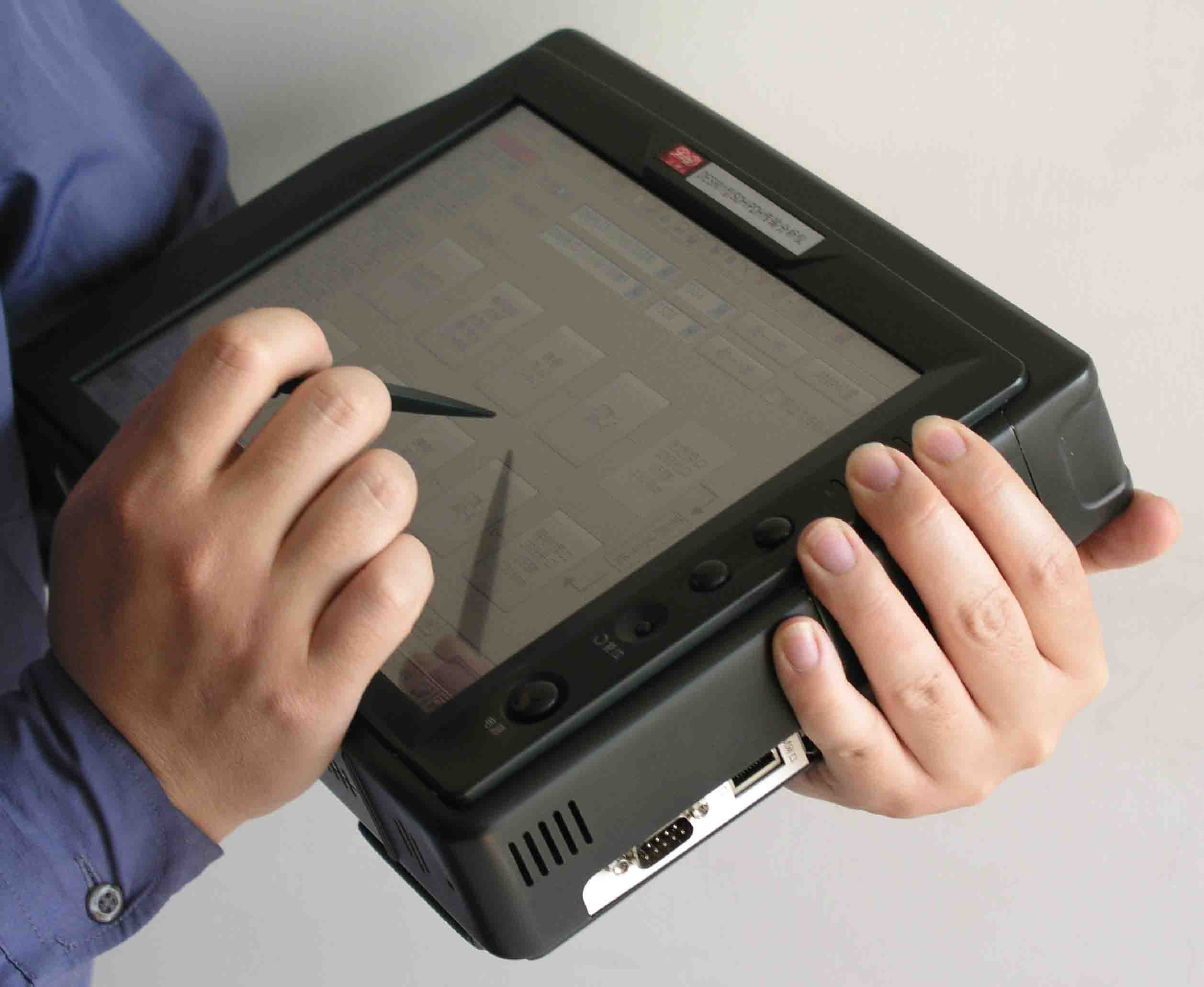

DES801是一款技术先进、使用方便的手持式SDH/PDH传输分析仪，基本配置可对STM-1（155520kbit/s）、E1（2048kbit/s）进行停业务或在线测试，可选选件支持STM-4（622080kbit/s）、STM-16(2488.320 Mbit/s)、DS3（44736kbit/s）测试，可满足SDH/PDH传送网和接入网的安装测试和维护测试要求。
DES801采用windows CE操作系统、GUI图形界面、10.4”TFT LCD显示屏、触摸屏手写操作，采用模块化设计，具有功能实用、操作简便、扩展性好的特点，适合广大的现场测试人员使用。
主要特点
l 采用windows CE操作系统，10.4”TFT 液晶显示屏，中文图形用户界面，触摸屏手写笔操作，功能实用，操作简便快捷，操作效率比一些同类产品高至5倍，适合广大的现场测试人员使用。
l 采用先进的xScale处理器，运行频率达400MHz，具备强大的处理能力。
l 当前和历史的告警和误码状态模拟指示灯，显示信息丰富多样，指示灯数量和类型自动根据测试信号和接口设置动态设定。
l 可选择SDH/PDH任意一个话路进行语音监听。
l 可测量E1信号波形眼图。
l 多任务测试，各测试任务可动态自由创建和删除。
l 差错分析可同时进行G821、G826、G828、G829、M2100、M2101分析。
l 具备外时钟发送和接收接口，内时钟和外时钟输出可单独调整频偏。
l 差错分析结果根据设定指标自动判别，简洁明了地给出通过或失败指示。
l 记录误码、告警事件大容量存储器，可用表格和图形显示，支持事件过滤选择。
l 测试结果可保存为HTML格式或PDF格式，可输出到U盘或PC机进行查看和打印。
主要功能
l 误码测试： 用于测试PDH传输通道和SDH传输通道的误码测试，同时进行G821、G826、G828、G829、M2100和（或）M2101误码分析，测试结果可以直接与指标进行自动比较或手工比较。
l 异常与缺陷测试：发送端发生异常与缺陷事件，接收端检测异常与缺陷事件并进行记录和统计，记录事件可以表格和/或图形显示，事件记录可过滤显示。
l 开销测试：开销的仿真发送与接收分析，分常规和扩展两部分，常规部分包括J0/J1/J2/S1/V5/C2，扩展部分包括除A1/A2,B1/B2/B3外的其余全部开销字节。
l 指针测试：发生G.783指针和NDF指针，实时显示指针值，记录指针变化事件，统计指针负调整次数、正调整次数、NDF次数。
l 倒换时间测试：检测保护倒换影响业务的时间（断开主链路信号使链路发生保护倒换）。
l 定时与同步测试：频率准确度测试、牵引范围和失步范围测试。
l 时延测试：检测从发到收的信号传输时间。
l 支路扫描：自动扫描各支路状态，每路扫描时间可选。
l 光功率测试：实时测试光功率，范围：－30～－0dB，精度：±1.5dB。
l 话路监听：选择SDH/PDH任意一个话路进行语音监听。
l E1信号测试：测试E1（2048kbit/s）接口信号的波形眼图。
l 中华人民共和国国家标准：GB/T-7611－2001 数字网系列比特率电接口特性
l ITU-T建议：G.703, G.704, G.707,G.783,G.821,G.826,G.828,G.829,M.2100,M.2101,O.181,O.151
l YD/T 966-1998 SDH性能分析仪技术条件
l GB/T 16814-1997 同步数字体系（SDH）光缆线路系统测试方法
l YDN 105－1998 同步数字体系（SDH）复用终端设备测试方法
l YD/T 975－1998 评估STM-N接口差错性能的测量设备要求
产品配置:
l 测试主机
l STM-1（155,520kbit/s) 1550nm或1310nm一个光口模块
l E1（2048kbit/s）电口
l 2048KHz外时钟接口
选件：
l STM-16（2448.320 Mbit/s）1310nm 光口模块。
l STM-16（2448.320 Mbit/s）1550nm 光口模块。
l STM-4（622,080kbit/s）1310nm光口模块。
l STM-4（622,080kbit/s）1550nm光口模块。
l STM-1（155,520kbit/s) ）1310nm光口模块。
l STM-1（155,520kbit/s) ）1550nm光口模块。
l STM-1（155,520kbit/s)电口模块。
l DS3（44,736kbit/s）电口模块。
